Plaatstalen beugels zijn belangrijke onderdelen die in verschillende industrieën worden gebruikt. Ze helpen twee verschillende onderdelen met elkaar te verbinden of vast te zetten. De meeste beugels worden bevestigd met bouten of schroeven. Interessant genoeg zijn er verschillende beugels beschikbaar met verschillende vormen. Daarom is een gids voor het ontwerpen van plaatbeugels cruciaal.
Sommige beugels zijn L-vormig, terwijl andere Z-vormig of schuin zijn. Het is de moeite waard om op te merken dat elke vorm de effectiviteit van plaatbeugels beïnvloedt. Deskundige ingenieurs ontwerpen deze verschillend gevormde beugels zorgvuldig. In dit artikel zal ik alles bespreken over de basisprincipes van metalen beugels en hun ontwerp. Dus laten we beginnen.
Overzicht van het ontwerp van plaatbeugels
Laten we, voordat we er verder op ingaan, eerst de basisprincipes van beugels en hun ontwerpen begrijpen.
Plaatstalen beugels zijn kleine onderdelen die twee componenten met elkaar verbinden. Naast de verbinding is deze structuur ook bestand tegen de belasting van de bevestigde componenten of onderdelen. Deze beugels zijn gemaakt van dunne metalen platen zoals aluminium of roestvrij staal. Ze hebben meestal gaten waar een bout of schroef wordt gebruikt om de beugel aan verschillende structuren te bevestigen.
Het eenvoudigste gebruik van metalen plaatbeugels is om onderdelen aan te bevestigen. Je kunt bijvoorbeeld geen plank aan de muur bevestigen zonder een beugel. Ook deuren hebben beugels nodig om ze stevig aan de muur te bevestigen. Het gebruik van deze beugels is eenvoudig: ze passen met een bout die in het gat gaat. Hierdoor wordt de plaatijzeren beugel op zijn plaats vastgezet en verstevigd.
Het ontwerpen van plaatmetalen beugels omvat het plannen, vormen en fabriceren van deze beugels. Het is de moeite waard om op te merken dat beugels niet willekeurig worden gemaakt. In feite ontwerpen ingenieurs strategisch de vorm van de beugel. Ze bepalen de plaats van de gaten, de grootte, de flensafmetingen, de buighoeken, de geometrie en andere parameters.
Deze parameters helpen vervolgens bij het maken van het uiteindelijke volledig functionele ontwerp van de beugel. Het ontwerpen van beugels is cruciaal voor de fabricage. Deze stap helpt ingenieurs te bepalen waar de bocht komt en hoe ver het gat van de buighoek komt. Als dit gat te dicht bij de bocht zit, werkt de plaatmetalen beugel mogelijk niet goed.
Interessant is dat moderne software zoals CAD wordt gebruikt om plaatstalen beugels te ontwerpen. Deze software helpt ontwerpers om te zien hoe de uiteindelijke beugel eruit komt te zien. Dit helpt om te bepalen of het specifieke ontwerp de beugel functioneel zal maken. Als het ontwerp klaar is, is de volgende stap het maken van de beugels. Dit proces bestaat uit het vervaardigen van platen door middel van snijden, ponsen, buigen en andere processen.
Hoe worden plaatmetalen beugels gemaakt en ontworpen?
Plaatstalen beugels worden niet in één stap gemaakt. In plaats daarvan moeten ingenieurs elke beugel zo ontwerpen dat deze zowel functioneel als duurzaam is op de lange termijn. In het onderstaande gedeelte bespreek ik het driestappenproces voor het ontwerpen en fabriceren van deze beugels.
1- Het ontwerp van de beugel maken (CAD-modellering)
De productie van plaatbeugels begint met planning. Elke beugel wordt anders gemaakt, omdat er verschillende belastingen en gebruikssituaties op van toepassing zijn. Tijdens de planning wordt zelfs rekening gehouden met de locatie waar een beugel wordt gebruikt of geïnstalleerd. Na de eerste planning is de volgende stap het maken van de definitieve ontwerpen.
In deze fase zijn CAD-ontwerpers nuttig. Zij werken nauw samen met ingenieurs en ontwerpen beugels met behulp van CAD-software. Tijdens dit ontwerp wordt rekening gehouden met elke parameter. De ingenieurs bepalen de buighoek, de plaatsing van de gaten, de vorm, de geometrie en vele andere parameters.
Snel hoogtepunt: Vergeet niet dat dit CAD-ontwerp zeer nauwkeurig en foutloos moet zijn. De reden hiervoor is dat de uiteindelijke vorm en geometrie van de beugel die je krijgt na fabricage identiek zal zijn aan dit ontwerp. Als het ontwerp een fout vertoont, zal je uiteindelijke beugel ook die fout vertonen. Als gevolg daarvan kan de functionaliteit van de beugel worden aangetast.

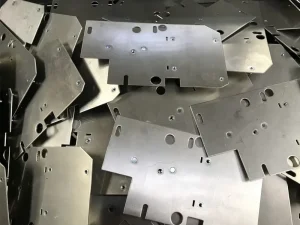

2- Snijden en ponsen van plaatmetaal
Als het ontwerp klaar is, is de volgende stap over fabricage. Hiervoor gebruiken fabrikanten metaal van de gewenste grootte en afmeting. Deze maat wordt gesneden met behulp van speciale CNC-gebaseerde lasersnijden machines. Deze machines snijden de plaat met precisie. Het is vermeldenswaard dat de snijmachines het CAD-ontwerp (in codevorm) gebruiken.
De laserkop beweegt dus volgens de gecodeerde instructies om de metalen plaat te snijden. Hierdoor krijgen fabrikanten de juiste vorm van de beugel. Zodra het snijden klaar is, is de volgende stap het maken van sleuven of gaten in de beugel. Hiervoor worden CNC-gestuurde ponsmachines gebruikt. Deze werken ook met computergestuurde instructies en ponsen gaten op precieze locaties. De gaten hebben dus de precieze afmetingen zodat de bout er gemakkelijk in past.

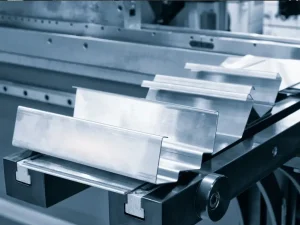

3- De beugel buigen en vormen
Na het ponsen is de laatste stap bij het maken van een plaatbeugel het buigen en vormen. Voor dit proces wordt een speciale ponsmachine gebruikt. Deze machines zijn CNC-gebaseerd en maken de buiging onder de gewenste precieze hoek. Fabrikanten plaatsen de (geponste) onderdelen in de ponsmachine (boven de matrijs). De pons daalt en drukt de materialen tegen de matrijs.
Deze kracht duwt het materiaal in de matrijs en vormt het. De kracht van de pons die op de onderdelen wordt uitgeoefend, wordt zorgvuldig gecontroleerd. De gecontroleerde kracht zorgt ervoor dat de pons de juiste buighoek in het onderdeel creëert. Zoals je weet, zijn er verschillende vormen plaatbeugels verkrijgbaar. Voorbeelden zijn L-beugels, U-beugels of Z-beugels.
Elk van deze vormen vereist een matrijs met een unieke vorm. De matrijs moet bijvoorbeeld een holte in de vorm van een L hebben om een L-beugel te maken. Wanneer het onderdeel tegen de matrijs wordt gedrukt, neemt het de vorm van een "L" aan. Na het buigen en vormen ontvangen fabrikanten een functionele beugel van plaatstaal. Vervolgens oppervlakteafwerking gebruiken om de beugels klaar te maken voor gebruik.
Belangrijke overwegingen bij het ontwerp van de beugel
Zoals ik al eerder zei, zijn het plannen en ontwerpen van de beugel cruciale stappen. Hoe goed een beugel zal zijn, hangt voornamelijk af van het ontwerp. Er zijn een paar factoren waar je rekening mee moet houden bij het plannen en ontwerpen van beugels.
1- Buigradius en plaatsing
Zoals hierboven besproken, wordt een ponsmachine gebruikt om de beugels te buigen. De juiste buigradius is cruciaal voor een goede werking van de beugels. Over het algemeen hangt de buigradius af van de dikte van het materiaal. Als een metalen plaat bijvoorbeeld 5 mm dik is, moet je de buigradius ten minste tweemaal de dikte houden. Bovendien raad ik sterk aan om bochten uit de buurt van gaten te houden. Als een bocht dicht bij een gat wordt gemaakt, kan dit de afmetingen van het gat beïnvloeden.
2- Grootte van gaten en afmetingen
Zoals ik al eerder zei, maakt de grootte van het gat in de beugel veel uit. Waarom? De reden is dat in het gat de bout of schroef past, waardoor de onderdelen met beugels kunnen worden bevestigd. Als het gat iets groter of smaller is, kan het zijn functie missen. De bout of schroef past er misschien niet in. Daarom moet je een gat van de juiste grootte maken, weg van de hoeken of randen. De reden hiervoor is dat gaten aan de rand na verloop van tijd kunnen verslechteren. Bovendien moeten alle gaten in de beugel dezelfde tussenruimte hebben.
3- Materiaal en sterkte
Er is een breed scala aan materialen beschikbaar voor het maken van plaatbeugels. Ze verschillen echter in sterkte en gewicht. Enkele voorbeelden van materialen die je kunt overwegen
- Zacht staal
- Aluminium
- Roestvrij staal
- Gegalvaniseerd staal
- Messing & Koper
Interessant is dat elk van deze materialen verschillende sterktes, gewichten en algemene waarden heeft. Zo is zacht staal een betaalbare optie, maar heeft het een iets lagere corrosiebestendigheid. Evenzo, roestvrij staal is duur, maar biedt uitstekende sterkte en corrosiebestendigheid. Je kunt kiezen tussen deze twee metalen als staal de prioriteit heeft. Als je een lichtgewicht beugel wilt, raad ik aluminium aan. Het is goed om te weten dat verschillende beugels verschillende eisen stellen aan sterkte en gewicht. Je moet dus het materiaal kiezen om het beste resultaat te krijgen.
4- Flensverhoudingen
Flenzen zijn de armen aan beide zijden van de beugels. Ze houden de vorm van de beugel en bieden ruimte voor bouten en schroeven. Flenzen zijn aanwezig op alle soorten plaatbeugels. Onthoud dat de juiste verhouding van de flenzen cruciaal is voor een goede werking van de beugel. De breedte en grootte van de flens moeten in balans zijn. Als de breedte te laag is, biedt de beugel mogelijk niet genoeg steun. Bovendien passen bouten of schroeven mogelijk niet goed op de kortere flens. Als deze flens groter is, wordt de beugel zwaarder en omvangrijker.
5- Aantal bochten en richting
Een enkele plaatmetalen beugel kan meerdere bochten hebben. Deze bochten zijn vooraf bepaald en maken deel uit van het ontwerp. Iets groter maken is geen goede manier om het duurzamer en omvangrijker te maken. Dat komt omdat de beugel zwakker wordt als hij te veel bochten heeft. De kans op scheuren is groot als beugels te veel bochten hebben. Het produceren van beugels met meerdere bochten wordt ook steeds moeilijker. Daarnaast moet je de juiste buighoek bepalen. Het gebruik van te steile buighoeken is ook geen goed idee voor de duurzaamheid van de beugels.
Nabewerking en afwerking van plaatbeugels
De plaatstalen beugels worden gemaakt door middel van ontwerpen, fabriceren en buigen. Eenmaal gemaakt ondergaan ze echter een nabewerking. Fabrikanten gebruiken meerdere nabewerkingsopties. Het grote voordeel van deze processen is het verbeteren van de visuele aantrekkingskracht en duurzaamheid van deze beugels. Hier is een lijst van de meest voorkomende nabewerkingstechnieken voor plaatbeugels.
- Schilderen
- Anodiseren
- Ontbramen
- Verzinken
- Poedercoating
Alle processen worden gebruikt zodra de beugel van de metalen platen is gemaakt. Ontbramen is een proces waarbij oneffenheden uit het oppervlak van de beugel worden verwijderd. Hierdoor wordt het oppervlak gladder. Na het ontbramen zie je geen textuur of slijtage meer op de beugel. Poedercoating helpt ook om beugels visueel aantrekkelijk te maken. Bij deze methode wordt droog poeder op de beugel gespoten en vervolgens verhit.
Door deze hitte smelt het poeder, waardoor het op de beugel blijft zitten. Wanneer het poeder opdroogt, vormt het een extra coating die een decoratieve uitstraling geeft. Naast poedercoaten en ontbramen worden alle andere processen gebruikt om de duurzaamheid van beugels te verbeteren. Deze methoden verbeteren de corrosiebestendigheid van plaatstalen beugels. Deze methoden omvatten schilderen, galvaniseren, anodiseren, plateren, enzovoort.
Conclusie
Plaatbeugels zijn ongetwijfeld zeer belangrijke onderdelen in de moderne productie. Ze spelen een grote rol bij het assembleren van onderdelen waarvoor verschillende onderdelen nodig zijn. Met deze beugels kun je bijvoorbeeld deuren met muren verbinden. Ze worden veel gebruikt in een groot aantal industrieën.
Deze omvatten de auto-industrie, de bouw, ruimtevaart, elektronica en nog veel meer. In dit artikel heb ik plaatbeugels besproken, inclusief het ontwerp en de productie ervan. Ik heb me vooral gericht op het ontwerpen van deze beugels. Je leert de belangrijkste overwegingen voor het ontwerpen of plannen van beugels.
