De materiaaldikte is een cruciale parameter bij de metaalbewerking. Als het onderdeel dunner is, kan het kwetsbaarder zijn; omgekeerd kan een dikker onderdeel robuuster zijn. Fabrikanten houden bij de verwerking van plaatmetaal zorgvuldig rekening met de dikte. Daarom is een richtlijn voor materiaaldikte erg belangrijk, vooral als u op zoek bent naar een productiedienst.
Niet alleen tijdens de fabricage, maar ook bij het ontwerpen van onderdelen is het van even groot belang om rekening te houden met de dikte. Het is opvallend dat veel mensen in de war raken wanneer de dikte in verschillende eenheden wordt aangegeven. Denk hierbij aan millimeters, inches en gauges. Dit artikel neemt echter alle onduidelijkheid weg en gaat uitgebreid in op de materiaaldikte.
Wat wordt verstaan onder materiaaldikte bij de plaatbewerking?
Dikte geeft simpelweg aan hoe dik het materiaal is. Een grotere dikte betekent dat het materiaal meer massa heeft, zwaarder is en sterker is. Het snijden, buigen en vervormen van dikkere materialen kan lastiger zijn. De materiaaldikte wordt doorgaans uitgedrukt in drie eenheden: mm, inch en gauge.
Bij metaalbewerking is de materiaaldikte van cruciaal belang. Zoals u weet, worden bij metaalbewerking verschillende technieken toegepast. Hiertoe behoren onder meer snijden, buigen, lassen, vervormen en nog veel meer. Het gebruiksgemak van elk van deze metaalbewerkingstechnieken hangt af van de dikte van de metalen platen.
Als de plaat dikker is, wordt het snijden, buigen of vervormen ervan moeilijker. De snijgereedschappen moeten meer kracht uitoefenen om de platen te snijden of te vervormen. Interessant is dat er drie eenheden worden gebruikt om de materiaaldikte aan te geven. Millimeters zijn wereldwijd de meest gangbare eenheid, behalve dan voornamelijk in de Verenigde Staten. Een inch is een imperiale eenheid die veel in de VS wordt gebruikt.
Met andere woorden: inches en millimeters geven de dikte aan, maar worden in verschillende regio’s gebruikt. Als je in de VS bent, wordt de dikte van de plaat in inches aangegeven. De gauge is een andere manier om de dikte van metalen platen aan te geven. Interessant is dat een lager gauge-getal een grotere dikte aangeeft. Omgekeerd geldt: hoe hoger het gauge-getal, hoe dunner de plaat.
Roestvrijstalen platen met een dikte van 10 zijn bijvoorbeeld dikker dan hetzelfde materiaal met een dikte van 20. Om de exacte dikte te weten te komen, moet je een diktekaart voor het betreffende metaal raadplegen. Waarom? Omdat elk metaal een andere dikte heeft, die wordt aangegeven met diktegetallen. Dikte 10 in aluminium en roestvrij staal zullen verschillende diktes vertonen.

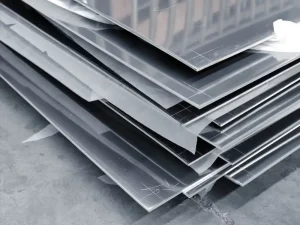

Categorieën plaatdikte
Wat de dikte betreft, worden de metalen platen in drie categorieën ingedeeld. Dit zijn:
- Dunne metalen platen
- Platen van gemiddelde dikte
- Dikke metalen platen
Dunne metalen platen zijn over het algemeen kwetsbaar en hebben een beperkte sterkte. Hun dikte varieert tussen 0,2 mm en 2 mm. Houd er rekening mee dat hoe dunner de metalen platen zijn, hoe kwetsbaarder en breekbaarder ze worden. Daarom worden deze platen gebruikt voor de productie van lichtgewicht carrosseriepanelen en HVAC-systemen. Bij deze toepassingen worden de platen niet blootgesteld aan hoge belastingen.
Plaatwerk met een gemiddelde dikte is betrouwbaarder dan dun plaatwerk. De dikte varieert van 2 mm tot 6 mm, en ze zijn iets duurder dan dun plaatwerk. In de meubelindustrie wordt bij de toepassing hiervan de voorkeur gegeven aan dit plaatwerk. Het bewerken van plaatwerk met een gemiddelde dikte is moeilijker dan het bewerken van dun plaatwerk.
Dikkere platen beginnen bij 6 mm en zijn zeer duurzaam. Ze zijn uitstekend bestand tegen zware belastingen en zeer betrouwbaar. Dergelijke platen genieten de voorkeur bij de productie van een breed scala aan onderdelen en producten voor zwaar gebruik. Dikke platen zijn niet buigzaam en zijn zeer moeilijk te snijden en te bewerken. De snijmachines moeten extra kracht zetten bij het bewerken ervan.
Daarnaast zijn deze platen ook duurder. Fabrikanten gebruiken nog steeds dikke metalen platen omdat deze een uitstekende sterkte bieden. Onthoud dat elk van deze plaatdiktes zijn voor- en nadelen heeft. U moet de plaatdikte kiezen na een analyse van uw behoeften. Als u de voorkeur geeft aan flexibiliteit, kies dan voor dunne platen. Voor sterkte en stijfheid raad ik echter aan om middelzware tot dikke metalen platen te kiezen.
Het belang van de dikte bij de bewerking van plaatmetaal
Een vraag die vaak tot verwarring leidt, is: „Waarom is de dikte van plaatmetaal zo belangrijk?“ Het is opmerkelijk dat fabricageprocessen onvolledig kunnen zijn als er geen rekening wordt gehouden met de dikte van de plaat. In het onderstaande gedeelte zal ik het belang van de dikte van plaatmetaal toelichten.
1- Draagvermogen (sterkte)
Ten eerste geeft de dikte van materialen indirect hun sterkte aan. Als een metalen plaat dikker en sterker is, is ook het draagvermogen ervan groter. Al deze parameters hangen rechtstreeks met elkaar samen. Neem bijvoorbeeld een staalplaat van 1 mm dik (die valt onder de categorie dunne platen).
Deze staalplaat zal doorbuigen bij een belasting van 15 tot 20 kg. Een staalplaat van 6 mm dik kan daarentegen een belasting van 100 kg weerstaan. Wanneer fabrikanten dus onderdelen maken die tegen hoge belastingen moeten kunnen, geven ze de voorkeur aan dikkere platen, en omgekeerd. Met andere woorden: de dikte bepaalt mede hoe sterk een materiaal is.
2- Gewicht en flexibiliteit
De dikte van het materiaal is ook bepalend voor zowel het gewicht als de flexibiliteit ervan. Er zijn toepassingen waarbij platen flexibel en licht van gewicht moeten zijn. In dergelijke gevallen maken fabrikanten gebruik van dunne metalen platen. Wanneer onderdelen daarentegen zwaarder en stijver moeten zijn, wordt de voorkeur gegeven aan dikkere platen. Dit betekent dat kennis van de dikte van de metalen platen helpt bij het kiezen van de juiste combinatie van gewicht en flexibiliteit.
3- Kostenimplicaties en fabricageprocessen
Zoals ik hierboven al zei, zijn dunne metalen platen betaalbaar. Dikkere platen zijn daarentegen duurder. Waarom? Dat komt doordat platen met een grotere dikte hogere materiaalkosten met zich meebrengen. Dit leidt tot een hoger gewicht en hogere kosten. Wanneer fabrikanten de kosten laag willen houden, doen ze vaak concessies aan de sterkte en kiezen ze voor dunne platen.
Bij metaalbewerking gaat het niet alleen om de kosten, maar ook om inzicht in de dikte van de plaat. Vergeet niet dat bij metaalbewerking rekening moet worden gehouden met verschillende technieken zoals snijden, buigen, ponsen en nog veel meer. Als een plaat dikker is, zou het buigen, snijden en vervormen ervan moeilijk en kostbaar zijn. Dunne of middelmatige platen zijn daarentegen gemakkelijk te snijden en te bewerken. Fabrikanten houden rekening met de dikte wanneer ze bepalen of een bepaalde plaat gemakkelijk te bewerken is.
Houd er rekening mee dat alle plaatdiktes op de een of andere manier kunnen worden bewerkt. Het bewerkingsgemak verschilt echter per dikte. Hoe dikker de plaat, hoe meer vermogen er nodig is om deze te snijden. Tijdens het proces komt slijtage of oververhitting van gereedschap ook vaak voor. Daarom meten fabrikanten de plaatdikte om het bewerkingsgemak te beoordelen.

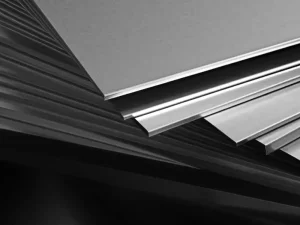

Belangrijke factoren bij het kiezen van de juiste materiaaldikte
Het kiezen van de juiste materiaaldikte is van cruciaal belang. Eén verkeerde keuze bij de materiaaldikte kan leiden tot gebrekkige onderdelen. Stel je bijvoorbeeld voor dat je een onderdeel maakt dat bestand moet zijn tegen een hogere belasting. Je kiest echter voor een plaat met een te geringe dikte. Dit onderdeel zal niet functioneren en kan onder zware belasting vervormen. Er zijn veel factoren waarmee u rekening moet houden bij het kiezen van de materiaaldikte. Enkele daarvan zijn:
1- Productvereisten (sterkte versus gewicht)
Houd altijd rekening met de productvereisten voordat u een dikte voor de metalen plaat kiest. Verschillende producten stellen verschillende eisen. Zo moeten sommige producten bijvoorbeeld robuust, zwaarder en sterker zijn. In dat geval moet u kiezen voor dikkere metalen platen.
Onderdelen die van dikkere platen zijn gemaakt, hebben een betere structurele stevigheid. Aan de andere kant kan het zijn dat uw product juist flexibiliteit, een laag gewicht en draagbaarheid vereist. In dat geval zijn dunne metalen platen de beste keuze. Rekening houden met de eisen van het product is de beste manier om de juiste plaatdikte te kiezen.
2- Soort materiaal dat wordt gebruikt
Bij de metaalbewerking wordt een breed scala aan materialen gebruikt, nietwaar? Deze inclusief roestvrij staal, aluminium, koper, zink en nog veel meer. De eigenschappen van deze afzonderlijke metalen zijn ook van invloed op de dikte die u voor dat materiaal moet kiezen. Roestvrij staal is bijvoorbeeld een zeer sterk en duurzaam materiaal. Als u roestvrij staal gebruikt, kunt u wat concessies doen aan de dikte en voor dunnere platen kiezen.
Het biedt een uitstekende sterkte, aangezien roestvrij staal van nature sterk is. Bij het gebruik van aluminium is daarentegen een dikkere plaat nodig. De reden hiervoor is dat aluminium op zichzelf minder sterk is. Als u een dunne aluminiumplaat gebruikt, zou deze te zwak zijn, waardoor het draagvermogen van de onderdelen afneemt. In dat geval moet u een dikkere aluminiumplaat gebruiken om ervoor te zorgen dat de onderdelen de optimale sterkte bereiken. Dit geldt voor alle materialen, en u moet rekening houden met het type materiaal bij het kiezen van de dikte.
3- Buigradii en vervormbaarheid
Ook de buigradius en vervormbaarheid van materialen zijn cruciale factoren. De buigradius verwijst naar de hoek of kromming die ontstaat wanneer een materiaal wordt gebogen. Vormbaarheid geeft aan hoe goed een materiaal kan worden gebogen en gevormd. Dunne metalen platen zijn gemakkelijk te buigen met een kleinere buigradius. Dikke platen zijn daarentegen moeilijker te buigen. Wanneer ze worden gebogen, zal hun buigradius groter zijn.
Als u probeert de buigradius te verkleinen, kan het materiaal gaan barsten of vervormen. Stel dat u metalen platen van 2 mm en 5 mm dik hebt. U buigt beide platen in een hoek van 90 graden. De door het buigen ontstane kromming zal bij de platen van 5 mm groter zijn. Ik raad aan om dunne platen te kiezen als u een kleinere buigradius nodig hebt bij het buigen of vormen van onderdelen.
4- Kies de dikte op basis van de capaciteit van de machine
Zoals ik hierboven al zei, hangt de bewerkbaarheid af van de dikte van de metalen plaat. Dit geldt voor alle metaalproductie technieken. Zo is het snijden van een plaat van 2 mm bijvoorbeeld heel eenvoudig en minder tijdrovend dan het snijden van een plaat van 7 mm. Bovendien kunnen dunne platen met eenvoudige machines worden bewerkt. Als u een minder krachtige machine heeft, kunt u deze metalen platen overwegen. Waarom? De minder krachtige machines kunnen deze dunne platen gemakkelijk snijden. Aan de andere kant, als u over grotere machines beschikt, is het zinvol om dikke metalen platen te gebruiken.
5- Bevestigings- en verbindingsmethode
Welke bevestigingsmethode gaat u gebruiken voor het vervaardigen van de betreffende onderdelen? Als u van plan bent schroefgaten en bouten te gebruiken, moet u platen met een grotere dikte kiezen. De reden hiervoor is dat een grotere dikte meer ruimte biedt om de schroefdraad te snijden. De bout zal stevig op die schroefdraad aansluiten en de onderdelen met elkaar verbinden.
Als u van plan bent klinknagels te gebruiken of de onderdelen te lassen, kunt u kiezen voor een plaat met een geringe dikte. Houd er rekening mee dat als u een gat tapt en een dunnere plaat vastschroeft, de bout na verloop van tijd los kan raken of eruit kan trekken. Bevestiging is een cruciale stap bij de metaalbewerking. Houd hier dus rekening mee bij het kiezen van de dikte, om te voorkomen dat de verbinding later losraakt.
6. Verwachtingen ten aanzien van tolerantie en duurzaamheid
Stel je voor dat je twee onderdelen hebt gemaakt die in elkaar moeten passen of gemonteerd moeten worden. In dat geval moet je de toleranties van beide onderdelen controleren. Zo kom je te weten wat de toegestane dikteverschillen tussen de twee onderdelen zijn. Als je het ene onderdeel dun maakt en het andere iets dikker, passen de onderdelen niet in elkaar. Daarom raad ik ten zeerste aan om bij het maken van onderdelen altijd rekening te houden met de toleranties.
In de praktijk volstaat een diktetolerantie van +/- 0,002 inch voor de meeste metaalbewerkingsprocessen. Sommige producten zijn bedoeld voor kortstondig gebruik en hoeven niet bijzonder duurzaam te zijn. In dergelijke gevallen zijn goedkope dunne metalen platen de beste keuze. U kunt de onderdelen sneller en binnen een betaalbaar budget vervaardigen. Sommige producten zijn echter ontworpen om jarenlang in goede staat te blijven. In dat geval verdient het de voorkeur om dikkere platen te gebruiken, omdat deze sterker en duurzamer zijn.
7- Oppervlakteafwerking en esthetiek
De keuze voor de juiste materiaaldikte is ook van invloed op de afwerking en de esthetiek. U zult zien dat veel decoratieve producten van dun materiaal zijn gemaakt. Waarom? Omdat dunne platen er visueel aantrekkelijker uitzien, een mooiere afwerking hebben en een strakke uitstraling geven.
Aan de andere kant zien dikkere platen er minder aantrekkelijk uit. Ze zijn echter ideaal als je op zoek bent naar meer duurzaamheid, stevigheid en betrouwbaarheid. Het hangt af van het soort product dat je maakt. Kies voor decoratieve toepassingen voor dunne platen. Als het echter gaat om onderdelen met hoge functionele eisen, kun je beter voor dikkere metalen platen kiezen.
8. Kosten van uw project
Een van de belangrijkste factoren die van invloed zijn op de keuze van de materiaaldikte, zijn de kosten. Verschillende projecten hebben verschillende budgetten, en je moet je aanpassen aan het specifieke budget van elk project. Stel dat je een product maakt, maar het budget is krap. In zo'n geval kun je een dunnere metalen plaat gebruiken. Hoewel dit ten koste gaat van de sterkte, bespaart het je wat geld en helpt het je om eenvoudige producten te maken.
Als er daarentegen geen budgetbeperking is, kunt u beter kiezen voor dikker materiaal. Dit zorgt ervoor dat uw product zeer duurzaam, sterker en slijtvast is. Als uw klant nabewerking van de platen eist, bijvoorbeeld reliëfdruk of textuur, wordt de keuze lastiger. In dat geval geef ik de voorkeur aan dunne platen. De reden hiervoor is dat reliëfdruk of coating op dunne metalen platen er praktischer en aantrekkelijker uitziet.
Conclusie
Laten we het samenvatten: de materiaaldikte speelt in elke fase van de productontwikkeling een cruciale rol. Van ontwerp tot productie en nabewerking: de juiste dikte zorgt voor een betere kwaliteit. Interessant genoeg kan het kiezen van de juiste dikte erg lastig zijn, vooral als u een beginner bent. In dit artikel worden dikte en het selectieproces ervan echter uitgelegd. Elk product en project heeft andere vereisten. Daarom zijn materialen met verschillende diktes nodig. Er zijn echter een aantal factoren die kunnen helpen bij het bepalen van de juiste dikte voor uw product.
