Wat is de K-factor bij het buigen van plaatmetaal? Dat is de eerste vraag die in je opkomt als je hoort over plaatstaal buigen. Als je om je heen kijkt, zie je eigenlijk talloze producten die zijn gemaakt van gebogen plaatmetaal. Het buigen van plaatmetaal is zelfs een van de meest cruciale productieprocessen in tal van sectoren. Hierbij wordt met behulp van gecontroleerde druk of kracht metaal in een bepaalde vorm gebogen.
Tijdens het buigen verandert de dikte van de metalen plaat echter voortdurend. Die veranderingen kunnen een grote invloed hebben op de uiteindelijke vorm en afmetingen van het onderdeel. Om dit probleem op te lossen, maken ingenieurs gebruik van een concept dat bekendstaat als de K-factor. Als deze term nieuw voor u is, klinkt het misschien wat technisch. Om u te helpen het te begrijpen, zal ik in deze gids alles uitleggen over de K-factor, de berekening ervan en de factoren die erop van invloed zijn. Laten we dus aan de slag gaan.
Wat is de K-factor bij het buigen van plaatmetaal?
De K-factor is de verhouding tussen de positie van de neutrale as en de dikte van het plaatmetaal. Deze factor bepaalt hoe het metaal zich tijdens het buigen zal gedragen. Hierdoor kunnen fabrikanten gebogen onderdelen met nauwkeurigere afmetingen produceren.
Met andere woorden: de K-factor is de waarde die de positie van de neutrale as aangeeft. Maar eerst moet je begrijpen wat de neutrale as precies is. Wanneer een metalen plaat wordt gebogen, vinden er namelijk een aantal veranderingen plaats. Allereerst rekt de buitenkant van de buiging uit en wordt deze iets langer. Tegelijkertijd wordt de binnenzijde samengedrukt en wordt deze iets korter.
Maar tussen deze twee gebieden bevindt zich een laag waarvan de lengte niet verandert. Dit wordt de neutrale as genoemd. De K-factor geeft aan waar de neutrale as zich binnen de dikte van het plaatmetaal bevindt. Het is erg belangrijk om de positie ervan te kennen. Waarom? Stel dat je wilt weten hoeveel metaal er nodig is vóór het buigen. Dan zult u zeker in de war raken over welke lengte u moet gebruiken. De lengte van het buitenoppervlak? Maar die wordt langer na het buigen. De lengte van het binnenoppervlak? Die wordt korter bij het buigen.
De enige optie die je dus kunt gebruiken, is de neutrale as. Deze blijft tijdens het buigen vrijwel onveranderd. Daardoor is dit het meest betrouwbare referentiepunt voor buigberekeningen. Dat is dus in feite de K-factor die de locatie van de neutrale as in decimale vorm aangeeft. Als de K-factor 0 is, betekent dit dat de neutrale as zich precies op het binnenoppervlak bevindt. Een K-factor van 0,5 betekent daarentegen dat de neutrale as zich in het midden van de materiaaldikte bevindt.
Waarom is de K-factor belangrijk bij het buigen van plaatmetaal?
Zoals ik hierboven al zei: wanneer een metalen plaat wordt gebogen, veranderen de afmetingen en de vorm ervan. Deze veranderingen kunnen later in het eindproduct tot ernstige problemen leiden als je er niet van tevoren rekening mee houdt. Dat is dus de K-factor die de ingenieur helpt het gedrag van de metalen plaat tijdens het buigen te voorspellen. Maar dat is nog niet alles. Hier volgen nog enkele redenen waarom de K-factor zo cruciaal is.
- De maatnauwkeurigheid verbeteren: De eerste reden om de K-factor te gebruiken, is dat deze de nauwkeurigheid van gebogen onderdelen verbetert. Wanneer een metalen plaat wordt gebogen, verandert de lengte ervan. Dit betekent dat de uiteindelijke afmetingen van het onderdeel kunnen afwijken van wat was verwacht. Maar dankzij de K-factor kunnen ingenieurs deze veranderingen al vóór het buigen voorspellen. Zo kunnen ze de juiste afmetingen van de vlakke plaat berekenen en nauwkeuriger buigen.
- Materiaalverspilling verminderen: Als er een verkeerd plaatformaat wordt gebruikt, wordt het uiteindelijke onderdeel te groot of te klein. Toch? In veel gevallen zijn dergelijke onderdelen onbruikbaar en moeten ze worden weggegooid. Dit leidt direct tot meer materiaalverspilling. Maar de K-factor helpt bij het bepalen van de juiste afmeting van de uiteindelijke buiging en vermindert de materiaalverspilling.
- Efficiëntie in de productie: Als fabrikanten de K-factor niet kennen, voeren ze talrijke buigtests uit. Dit alles kost veel tijd en vertraagt de productie. Maar dankzij de K-factor kunnen er al vóór aanvang van de productie nauwkeurige berekeningen worden gemaakt. Dit vermindert het aantal pogingen en fouten, wat de productie-efficiëntie ten goede komt.
- Ondersteuning voor CAD- en CAM-systemen: In de moderne productie wordt tegenwoordig gebruikgemaakt van software voor het ontwerpen en vervaardigen van plaatwerkonderdelen. Deze software heeft altijd zeer nauwkeurige gegevens nodig om te kunnen functioneren. De K-factor levert deze belangrijke gegevens. Wanneer de juiste K-factor in de software wordt ingevoerd, kan deze nauwkeurigere ontwerpen genereren.
Hoe bereken je de K-factor: stappen en formule die je moet kennen
Bij het berekenen van de K-factor draait het erom de positie van de neutrale as binnen de dikte van een plaat te bepalen. Toch? In de praktijk wordt deze factor berekend aan de hand van tests of op basis van materiaaltabellen. Maar ook bij deze werkwijzen is het belangrijk om te weten hoe de berekening precies in zijn werk gaat. Laten we dus eens dieper ingaan op enkele stappen die bij het berekenen van de K-factor komen kijken.
Stap 1: Inzicht krijgen in de benodigde informatie
Voordat je ergens aan begint, moet je weten welke gegevens je nodig hebt voor de berekening van de K-factor. Als je die gegevens eenmaal weet, kun je gemakkelijker verdergaan. Over het algemeen is het eerste wat je nodig hebt de totale dikte van het plaatmetaal. Het tweede is de afstand van het binnenoppervlak van de buiging tot de neutrale as. Deze afmetingen helpen bij het bepalen van de locatie van de neutrale as binnen het materiaal.
Stap 2: Gebruik de K-factorformule
Nu heb je twee basisgegevens uit de eerste stap. De volgende stap is om die afmetingen in de formule in te vullen. De K-factor wordt meestal berekend door de afstand tot de neutrale as te delen door de totale materiaaldikte. De formule voor de K-factor is als volgt.
K = t/T
Hier:
K = K-factor
t = Afstand van het binnenoppervlak tot de neutrale as
T = Totale dikte van het plaatwerk
Stap 3: Voer de berekening uit
Nu komen we bij de meest praktische stap: de daadwerkelijke berekening van de K-factor. Hiervoor moet je de afstand tot de neutrale as delen door de totale dikte van de metalen plaat. Het antwoord geeft aan waar de neutrale as zich bevindt; die locatie is de K-factor. Stel dat je een roestvrijstalen plaat hebt met een plaatdikte van 2 mm. Je stelt vast dat de neutrale as zich op 0,8 mm van het binnenoppervlak bevindt. Vul nu de waarden in de bovenstaande formule in.
K-factor = 0,8 ÷ 2 = 0,4
Dit betekent dat de neutrale as zich op 40% van de totale dikte van het materiaal bevindt, gemeten vanaf het binnenoppervlak.
Stap 4: Gebruik de K-factor bij buigberekeningen
Zodra je de K-factor hebt bepaald, is het werk hier nog niet gedaan. Je hebt niet alleen de K-waarde nodig, maar moet deze ook in praktische toepassingen toepassen. Ingenieurs gebruiken deze waarde om de buigtoeslag, de buigaftrekking en de lengte van het platpatroon te berekenen. De buigtoeslag is de hoeveelheid materiaal die bij het buigen wordt verbruikt.

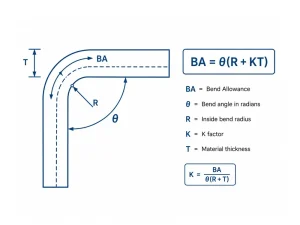

De formule voor de buigtoeslag luidt als volgt:
BA = θ(R + KT)
Hier:
BA = buigruimte
θ = Buighoek in radialen
R = Binnenste buigradius
K = K-factor
T = Materiaaldikte
Factoren die van invloed zijn op de K-factor
Nu weet je hoe de K-factor eigenlijk wordt berekend. Houd er wel rekening mee dat deze K-factor niet altijd hetzelfde blijft bij elke buigbewerking. Er zijn verschillende factoren die de waarde van de K-factor sterk kunnen beïnvloeden, soms zelfs bij hetzelfde materiaal. Voordat je begint met buigen, volgen hier dus een paar factoren die van invloed zijn op de K-factor.
1- Materiaalsoort
Het soort materiaal dat je buigt, is de eerste factor die de K-factor beïnvloedt. Zoals je weet, gedraagt elk materiaal zich anders tijdens het buigen. Neem bijvoorbeeld twee metalen platen met dezelfde dikte. De eerste is aluminium en het tweede materiaal is roestvrij staal. Aluminium is inderdaad erg zacht, waardoor het gemakkelijker verbuigt. Aan de andere kant, roestvrij staal is sterker en duurzamer, waardoor het beter bestand is tegen buigen en vervorming. In beide gevallen zal de positie van de neutrale as binnen dezelfde metalen plaat met dezelfde dikte verschillen.
2- Materiaaldikte
De materiaaldikte beïnvloedt ook de K-factor, omdat dikke en dunne metalen platen zich tijdens het buigen niet op dezelfde manier gedragen. Zoals ik hierboven al zei: wanneer een plaatwerkonderdeel wordt gebogen, rekt het materiaal aan de buitenkant uit en wordt het aan de binnenkant samengedrukt. Als een plaat dun is, buigt deze dus doorgaans gemakkelijker. Waarom? Omdat er minder materiaal is dat weerstand biedt tegen de buigkracht. Een dikke metalen plaat bevat daarentegen meer materiaal dat weerstand biedt tegen het buigen. Door dit verschil kan de positie van de neutrale as veranderen, wat direct invloed heeft op de K-factor.
3- Buigradius
De buigradius is in feite de ronding aan de binnenkant van een bocht. Het gaat erom hoe scherp of vloeiend de bocht is. Hoe kleiner de buigradius, hoe scherper de bocht. Als de buigradius daarentegen groot is, zal de bocht vloeiend en regelmatig zijn. De buigradius is dus een andere factor die van invloed is op de K-factor. Hoezo? De buigradius beïnvloedt namelijk vooral de rek en compressie van het metaal tijdens het buigen. Als de buigradius erg klein is, moet het metaal scherper buigen.
Dit betekent dat er aan de buitenkant meer rek ontstaat en aan de binnenkant van de plaat meer druk. Daardoor verschuift de neutrale as dichter naar de binnenkant van de buiging. Wanneer deze positie verandert, verandert ook de K-factor. Op dezelfde manier zijn er bij een grotere buigradius geen grote veranderingen aan de binnen- en buitenkant. In dit geval blijft de neutrale as dichter bij het midden van de materiaaldikte. U kunt zien dat de positie van de neutrale as is veranderd, waardoor ook de K-factor verandert.
4- Buigmethode
De manier waarop je de metalen plaat buigt, heeft ook invloed op de K-factor. Over het algemeen zijn er drie belangrijke buigmethoden. De eerste is luchtbuigen, de tweede is bodembuigen en de derde is stempelen. Bij al deze methoden wordt een verschillende hoeveelheid kracht uitgeoefend, wat een directe invloed heeft op de neutrale as.
Als we bijvoorbeeld kijken naar het buigen met luchtdruk, wordt het metaal niet volledig in de matrijs gedrukt. Daardoor wordt er slechts een geringe kracht uitgeoefend, wat invloed heeft op de manier waarop interne compressie en rek plaatsvinden. Daardoor verandert de positie van de neutrale as, en daarmee ook de K-factor. Hetzelfde geldt voor het stempelen en bodembuigen: het metaal wordt stevig samengedrukt. Hierdoor verschuift de neutrale as naar een andere plek, wat de K-factor beïnvloedt.
5- Ontwerp van gereedschappen
Voor het buigen maken fabrikanten doorgaans gebruik van een pons en een matrijs. Ponsen en matrijzen zijn er echter in verschillende uitvoeringen en vormen. Dit is van invloed op de kracht die op het metaal wordt uitgeoefend. De K-factor varieert zelfs wanneer je dezelfde metalen plaat buigt met behulp van twee gereedschappen met een verschillend ontwerp. Als de pons bijvoorbeeld een punt met een kleine straal heeft, ontstaat er een scherpe buiging. Een pons met een punt met een grote straal zorgt daarentegen voor een vloeiendere, regelmatiger buiging. In beide gevallen zijn de rek en de druk binnen het materiaal totaal verschillend. Dit beïnvloedt uiteindelijk de K-factor.
6- Materiaalvezelrichting
Je hebt misschien wel eens gezien dat het metaal tijdens de productie tot dunne platen wordt gewalst. Door dit walsen ontstaat er een patroon of richting in de metalen plaat. Dit wordt de draadrichting genoemd. Als je de metalen plaat in de richting van de draad buigt, buigt deze meestal gemakkelijker. Je hoeft dan geen extra kracht uit te oefenen. Maar als je het metaal dwars op de korrelrichting buigt, wordt het sterker. Daarom is er meer kracht nodig om het te buigen, waardoor de druk- en trekweerstand veranderen. Hierdoor zullen de neutrale as en de K-factor voor beide gevallen verschillend zijn.
Conclusie
Het buigen is een zeer belangrijk onderdeel van diverse industrieën. Dit proces is echter nooit gebaseerd op giswerk. Om nauwkeurige resultaten te verkrijgen, moeten ingenieurs de exacte afmetingen van de vlakke plaat kennen voordat deze wordt gebogen. Daar komt de K-factor om de hoek kijken. Dit is de waarde die beschrijft wat er intern gebeurt wanneer het metaal wordt gebogen.
Zo wordt bijvoorbeeld beschreven hoe het materiaal uitrekt of samendrukt wanneer het gereedschap kracht uitoefent. Als je dit allemaal weet, kun je het platpatroon nauwkeuriger berekenen. Deze berekeningen helpen je uiteindelijk om de gewenste afmetingen in het eindproduct te verkrijgen. Wanneer het eindproduct geen fouten vertoont, neemt de productie-efficiëntie toe en gaat er minder materiaal verloren. Op deze manier blijkt de K-factor over het algemeen nuttig te zijn in het buigproces.
