De bewerking van plaatmetaal is in diverse sectoren wijdverbreid. Hierbij worden verschillende bewerkingsprocessen toegepast om onderdelen van plaatmetaal te vervaardigen. De bewerking van plaatmetaal voor de lucht- en ruimtevaart wordt echter specifiek in de lucht- en ruimtevaartsector toegepast en kent een eigen, specifieke productiemethode. In deze inleidende gids over de bewerking van plaatmetaal voor de lucht- en ruimtevaart wordt dit productieproces besproken.
De plaatbewerking voor de lucht- en ruimtevaart lijkt op de conventionele metaalbewerking. Er wordt echter gebruikgemaakt van lichtgewicht maar sterke materialen om uitsluitend vliegtuigonderdelen en -componenten te vervaardigen. In dit artikel zal ik alles bespreken over de fabricage van metalen platen die uitsluitend in de lucht- en ruimtevaartsector worden gebruikt. Je leert ook meer over de processen die bij deze fabricage komen kijken.
Wat is plaatbewerking voor de lucht- en ruimtevaart?
Ik begin met de basisprincipes van het fabricageproces van plaatwerk voor de lucht- en ruimtevaart. Ik wil je helpen om alles over dit fabricageproces te begrijpen, zelfs als je een beginner bent.
De bewerking van plaatmateriaal voor de lucht- en ruimtevaart is een aangepaste vorm van conventionele metaalbewerking. Hierbij worden verschillende metaalbewerkingstechnieken toegepast om plaatmateriaal te bewerken. Dit productieproces is uitsluitend gericht op het vervaardigen van onderdelen en componenten die specifiek bestemd zijn voor de lucht- en ruimtevaartsector. Er wordt gebruikgemaakt van materialen die geschikt zijn voor de productie van vliegtuigonderdelen en -componenten.
Dit bewerkingsproces is gericht op uiterste precisie, waarbij geen enkele foutmarge is toegestaan. Zoals ik al eerder zei, worden bij de fabricage van plaatwerk voor de luchtvaart onderdelen voor vliegtuigen geproduceerd. Als een bewerkt vliegtuigonderdeel onvolmaakt is, zou dat ernstige veiligheidsrisico's voor het vliegtuig opleveren. Zoals u weet, vliegen die grotere vliegtuigen te hoog, waar de druk te hoog is. Daarom wordt bij deze fabricage gebruikgemaakt van een metalen plaat van het sterkste materiaal en nauwkeurige onderdelen.
Opvallend is dat bij conventionele metaalbewerking alle soorten materialen kunnen worden gebruikt. Er is geen strikte controle op de materiaalkeuze. Het proces van plaatbewerking voor de lucht- en ruimtevaart is echter anders. Daarbij ligt de nadruk op de bewerking van specifieke materialen, zoals aluminium, titanium en nikkellegeringen. Deze materialen zijn zowel licht als sterk.
Heb je wel eens vliegtuigdeuren, vleugels en andere panelen gezien? Die zijn gemaakt van platen van de hierboven genoemde materialen. Dankzij de sterkte van deze materialen blijven de platen die in deuren of vleugels worden gebruikt, zeer duurzaam. Zelfs onder hoge druk presteren deze onderdelen uitstekend. Met conventionele metaalbewerking kunnen geen onderdelen met een dergelijke sterkte worden vervaardigd. Daarom wint de verwerking van metaalplaten voor de lucht- en ruimtevaart aan populariteit.
Veelgebruikte methoden bij de plaatbewerking in de lucht- en ruimtevaart
Zoals ik al eerder zei, omvat de metaalbewerking voor de lucht- en ruimtevaart verschillende processen. Elk van deze processen draagt bij aan het snijden, buigen, lassen en bewerken van diverse materialen. Fabrikanten maken gebruik van deze processen en bewerkingen om allerlei vliegtuigonderdelen te produceren. In het onderstaande gedeelte zal ik de processen toelichten die bij de metaalbewerking voor de lucht- en ruimtevaart komen kijken.

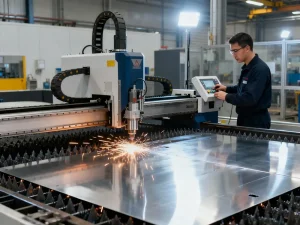

1- Snijden van plaatmetaal
Het snijden van plaatmetaal is een veelgebruikte methode in de metaalbewerking voor de lucht- en ruimtevaart. Met dit proces worden grote platen in kleinere stukken gesneden. Deze stukken worden vervolgens aan elkaar gelast om diverse vliegtuigonderdelen te vormen. Fabrikanten maken bij dit proces gebruik van verschillende snijtechnieken. Enkele van die technieken zijn:
- Plasmasnijden
- Waterstraalsnijden
- Lasersnijden
- CNC-bewerking voor nauwkeurigere sneden
Elk van deze snijtechnieken heeft een heel specifiek doel. Onthoud dat, lasersnijden maakt gebruik van een laserstraal, terwijl bij waterstraalsnijden een waterstraal onder hoge druk wordt gebruikt. Bij alle fabricageprocessen in de lucht- en ruimtevaart wordt gebruikgemaakt van een of meer van deze snijmethoden. Opvallend is dat moderne snijmachines zijn uitgerust met een CNC-systeem. Hierdoor kunnen ze met precisie en nauwkeurigheid sneden maken.
2- Vormtechniek voor plaatmetaal
Zodra de onderdelen zijn gesneden, hebben ze een willekeurige vorm. Toch? De vliegtuigonderdelen hebben echter verschillende vormen en rondingen. Fabrikanten maken gebruik van vervormingstechnieken om die rondingen of buigingen te creëren. Vergeet niet dat nauwkeurigheid van cruciaal belang is tijdens dit vervormings- en buigproces. Daarom wordt in de lucht- en ruimtevaartindustrie gebruikgemaakt van hoogwaardige persmachines. Hiertoe behoren:
- CNC-kantpersen
- Diep tekenen Machines
- Strekvormmachines
- Hydroformpersen
Deze machines maken gebruik van geautomatiseerde systemen en buigen metalen platen met uiterste precisie. Hierdoor ontvangen fabrikanten lucht- en ruimtevaartonderdelen met nauwkeurige rondingen en vormen. Onthoud dat conventionele kantpersen niet worden gebruikt bij deze fabricage. Waarom? Omdat die kantpersen geen geautomatiseerde systemen hebben. Bij de bewerking voor de lucht- en ruimtevaart zijn alle machines gebaseerd op geavanceerde geautomatiseerde systemen.
3- Ponsen van plaatmetaal
Ponsen is een essentieel proces bij de vervaardiging van metalen platen voor de lucht- en ruimtevaart. Het wordt gebruikt om gaten en uitsparingen in het oppervlak van metalen platen te maken. Hierdoor kunnen moeren, bouten en bevestigingsmiddelen in onderdelen voor de lucht- en ruimtevaart worden aangebracht. Bij het ponsen wordt gebruikgemaakt van een speciale pons en matrijs. Het materiaal wordt op de matrijs geplaatst en een pons daalt neer, waarbij de plaat tegen de matrijs wordt gedrukt.
Door dit ponsen ontstaat er een gat in de metalen platen. Opvallend is dat in de lucht- en ruimtevaartindustrie geavanceerde ponsmachines worden gebruikt. Hiertoe behoren:
- CNC-revolverponsmachines
- Hydraulische ponsmachines
Het voordeel van het gebruik van dergelijke hoogwaardige ponsmachines is dat ze gaten met een kleinere tolerantie produceren. De kans op fouten of afwijkingen is bij deze machines vrijwel nihil. Vergeet niet dat onderdelen voor de lucht- en ruimtevaart in vliegtuigen worden gebruikt. Ze moeten zeer nauwkeurig zijn en met strakke toleranties worden vervaardigd. Deze ponsmachines zorgen ervoor dat die gaten de juiste maat en afmetingen hebben. Bij de fabricage van metalen platen voor de lucht- en ruimtevaart worden geen handmatige ponsmachines gebruikt.
4- Lassen van plaatwerk
Metalen plaat lassen is een van de belangrijkste processen die in de lucht- en ruimtevaartindustrie worden toegepast. Waarom? Omdat het helpt om metalen onderdelen (platen) met elkaar te verbinden en een sterke lasnaad te creëren. Vergeet niet dat lastechnieken inhouden dat de metalen onderdelen worden gesmolten. Deze onderdelen versmelten en vormen een sterke lasnaad op de punten waar ze samenkomen.
Bij de metaalbewerking voor de lucht- en ruimtevaart is het van belang dat er een stevige lasverbinding ontstaat. Deze lasverbinding moet bestand zijn tegen trillingen, spanningen en zelfs ongelijkmatige druk. De standaardtechniek die bij het lassen wordt toegepast, omvat:
- Laserlassen
- MIG-lassen (Metal Inert Gas)
- TIG-lassen (Tungsten Inert Gas)
Bij de moderne fabricage in de lucht- en ruimtevaart wordt gebruikgemaakt van geavanceerde, CNC-gestuurde of gerobotiseerde lasmachines. Deze machines zorgen voor lasnaden met hoge precisie en nauwkeurigheid. De warmtebeïnvloede zone op de lasplaats blijft minimaal. Technisch gezien is TIG-lassen het meest gangbaar in de lucht- en ruimtevaartsector. De toegepaste lastechniek hangt af van het specifieke plaatmateriaal.
5. Afwerkings- of nabewerkingsmethoden
Metalen platen die in de lucht- en ruimtevaartindustrie worden gebruikt, zijn niet glad. Ze hebben een ruw oppervlak, wat van invloed kan zijn op hun uiterlijk en textuur. Bovendien worden de randen van vliegtuigonderdelen doorgaans nabehandeld. Elk onderdeel dat in de lucht- en ruimtevaartindustrie wordt vervaardigd, ondergaat verschillende bewerkingen. Deze bewerkingen kunnen onder meer bestaan uit:
- Alodine-coating
- Warmtebehandeling
- Poedercoating
- Oppervlaktepolijsten
- Anodiseren en galvaniseren
Het doel van deze afwerkingsmethoden is het verbeteren van het uiterlijk, de handvaring en de sterkte van vliegtuigonderdelen. Zo verhoogt het aanbrengen van verf de visuele aantrekkingskracht en de corrosiebestendigheid van vliegtuigonderdelen. Ook een alodine-coating zorgt voor extra sterkte van de plaatwerkonderdelen. Warmtebehandeling verbetert de taaiheid en sterkte van onderdelen die in de lucht- en ruimtevaartsector worden gebruikt. De afwerkingsmethode is geen optie; deze moet worden toegepast bij de fabricage van metalen plaatwerk voor de lucht- en ruimtevaart.
Veelgebruikte materialen bij de plaatbewerking voor de lucht- en ruimtevaart
De lucht- en ruimtevaartindustrie stelt specifieke eisen aan de materiaalkeuze. Een van die eisen is dat het gebruikte materiaal sterk maar tegelijkertijd zeer licht moet zijn. Over het algemeen zijn sterkere materialen robuust en zwaar. Door deze eis vallen veel materialen met een ideale sterkte af. Door hun hogere gewicht zijn ze minder geschikt voor de vervaardiging van vliegtuigonderdelen.
In het onderstaande gedeelte zal ik enkele veelgebruikte materialen bespreken die vaak in de lucht- en ruimtevaartindustrie worden toegepast:
1- Titanium
Titanium is het meest gebruikte materiaal in de lucht- en ruimtevaartindustrie. Waarom? Omdat het een robuust materiaal is, maar tegelijkertijd erg licht. Het is zelfs 45% lichter dan aluminium, en de sterkte ervan is veel hoger dan die van aluminium en zijn legeringen.
Fabrikanten gebruiken het in de lucht- en ruimtevaartindustrie voor de productie van vliegtuigmotoren en onderdelen voor landingsgestellen. De hoge sterkte van titanium vormt een uitdaging bij het verspanen. Fabrikanten maken gebruik van CNC-machines om het materiaal nauwkeurig te bewerken. Met traditionele verspaningsmethoden zijn geen nauwkeurige sneden mogelijk vanwege de hoge hardheid. Door deze hardheid kunnen de snijgereedschappen wegglijden of verslijten.
2- Aluminiumlegeringen
Het gebruik van puur aluminium komt in de metaalbewerking voor de lucht- en ruimtevaart minder vaak voor. De legeringen ervan worden echter op grote schaal gebruikt bij de productie van vliegtuigonderdelen en -componenten. Aluminium dat is gelegeerd met elementen zoals koper, zink enz. biedt betere prestaties. De aanwezigheid van koper verhoogt de sterkte en duurzaamheid van aluminium.
Koper verbetert ook de corrosiebestendigheid, wat essentieel is voor vliegtuigonderdelen. In de lucht- en ruimtevaartindustrie worden verschillende aluminiumlegeringen gebruikt. Enkele voorbeelden hiervan zijn 6061, 7075 en 2024. Vliegtuigonderdelen die een extreme sterkte vereisen, worden vervaardigd uit de 7075-aluminiumlegering. Vergeet niet dat aluminium goedkoper is dan titanium, waardoor het in de lucht- en ruimtevaartsector opvalt.
3- Legeringen op nikkelbasis
Zowel aluminium als titanium bieden uitstekende prestaties en sterkte. Toch? Beide materialen hebben echter een beperkte hittebestendigheid. Daardoor zijn ze ongeschikt voor onderdelen die aan hoge temperaturen worden blootgesteld. Daar komen de nikkellegeringen om de hoek kijken. Deze legeringen bieden een uitzonderlijke hittebestendigheid en zijn bestand tegen extreme temperaturen.
Bovendien vertonen deze legeringen geen slijtage, zelfs niet wanneer de temperatuur snel schommelt van hoog naar laag of van laag naar hoog. Dit maakt deze nikkellegeringen ideaal voor de productie van vliegtuigmotoren en turbineonderdelen. Het is opmerkelijk dat deze nikkellegeringen niet goedkoop zijn en daarom strategisch worden ingezet. Je ziet nikkel-legeringen niet overal in vliegtuigen. In plaats daarvan zorgen deze legeringen ervoor dat slechts bepaalde onderdelen van de vliegtuigen de hoge temperaturen tijdens de vlucht kunnen weerstaan.
4- Roestvrij staal
Roestvrij staal wordt ook gebruikt bij de productie van metalen platen voor de lucht- en ruimtevaart. Fabrikanten maken er gebruik van wanneer ze vliegtuigonderdelen nodig hebben met een grotere taaiheid en betere vermoeidheidsweerstand. Vergeet niet dat vliegtuigen jarenlang in de lucht kunnen blijven en daarbij voortdurend aan trillingen worden blootgesteld. Daarom moeten die onderdelen taai en vermoeidheidsbestendig zijn om een langere levensduur te garanderen.
Dit materiaal wordt vaak gebruikt voor de productie van bevestigingsmiddelen en andere onderdelen voor vliegtuigmotoren. Houd er rekening mee dat er verschillende soorten roestvrij staal zijn, maar dat 304 en 316 bijzonder populair zijn. Deze twee soorten bieden een uitstekende corrosiebestendigheid, waardoor ze een goede keuze zijn voor de lucht- en ruimtevaartindustrie. De sterkte van roestvrij staal is echter niet zo goed als die van nikkellegeringen.
5- Messing en koperlegeringen
De veiligheid van vliegtuigen, waaronder helikopters, hangt af van hun elektronica. Een storing in de elektronica kan tot een dodelijk ongeval leiden. Toch? Daarom gebruiken fabrikanten zowel messing als koperlegeringen voor de productie van elektronische onderdelen voor vliegtuigen.
Koperlegeringen die via lucht- en ruimtevaarttechnieken worden verwerkt, worden gebruikt voor de productie van draden. Houd er rekening mee dat zowel messing als koperlegeringen een uitstekende elektrische en thermische geleidbaarheid hebben. Dit maakt ze tot een ideale keuze voor gebruik in elektronica of onderdelen waarbij warmteafvoer van cruciaal belang is. Let wel: deze materialen worden niet gebruikt in onderdelen van het vliegtuigcasco, zoals deuren of panelen.
Veelgebruikte vliegtuigonderdelen vervaardigd door metaalbewerking voor de lucht- en ruimtevaart
Zijn er vliegtuigonderdelen die niet door middel van metaalbewerking voor de lucht- en ruimtevaart worden vervaardigd?
Het is interessant om te weten dat vliegtuigonderdelen bestaan uit verschillende platen van uiteenlopende materialen. Deze platen ondergaan bewerkingen zoals snijden, vervormen, ponsen, lassen en andere fabricageprocessen. Op basis daarvan vervaardigen fabrikanten vliegtuigonderdelen en assembleren ze deze tot complete vliegtuigen. Van constructieonderdelen tot motoren en carrosseriedelen: alles is afhankelijk van dit fabricageproces.
Hieronder vindt u een tabel met verschillende vliegtuigonderdelen die via dit fabricageproces zijn vervaardigd:
| Categorie | Gemeenschappelijke onderdelen |
| Constructieonderdelen | Rompdelen, vleugels, schotten, staartdelen |
| Motoronderdelen | Motorkappen, uitlaatkanalen, beugels |
| Interieuronderdelen | Vloerpanelen, stoelframes, wandpanelen |
| Besturingssystemen | Hydraulische behuizingen, scharnieren, onderdelen voor landingsgestellen |
| Kleine precisieonderdelen | Bevestigingsmiddelen, klemmen, hulpstukken, stroomlijnkappen |
Veelgestelde vragen
Wat houdt fabricage in de lucht- en ruimtevaart in?
De fabricage voor de lucht- en ruimtevaart omvat een reeks processen die worden gebruikt voor de productie van vliegtuigonderdelen en -componenten. Deze processen omvatten snijden, vervormen (buigen), ponsen en lassen. Bij de fabricage van plaatwerk voor de lucht- en ruimtevaart worden deze processen toegepast om hoogwaardige onderdelen van vliegtuigkwaliteit te vervaardigen.
Welk metaal wordt er in de lucht- en ruimtevaart gebruikt?
In de lucht- en ruimtevaart wordt niet slechts één soort metaal gebruikt. Er zijn tal van soorten, waaronder titanium, aluminiumlegeringen, koperlegeringen, roestvrij staal, enzovoort. Voor elk vliegtuigonderdeel gelden andere materiaaleisen. Voor de vervaardiging van de verschillende onderdelen van een vliegtuig worden diverse materialen gebruikt.
Wat zijn de drie belangrijkste productietechnieken in de lucht- en ruimtevaartindustrie?
De drie belangrijkste productietechnieken die in de lucht- en ruimtevaartindustrie worden toegepast, zijn:
- Het snijden van metalen platen
- Vormen (buigen) om onderdelen een gebogen vorm te geven
- Door deze onderdelen aan elkaar te lassen, worden vliegtuigonderdelen gebruiksklaar gemaakt.
Conclusie
Kortom, metaalbewerking voor de lucht- en ruimtevaart draagt bij aan de productie van nauwkeurige onderdelen voor vliegtuigen en straalvliegtuigen. We kunnen geen gebruikmaken van conventionele metaalbewerking, omdat die niet de precisie biedt die we in de lucht- en ruimtevaartsector nodig hebben. Vergeet niet dat kleine fouten of onvolkomenheden kunnen leiden tot defecte vliegtuigonderdelen.
Als die onderdelen in vliegtuigen worden gebruikt, kunnen ze ernstige problemen veroorzaken. Bovendien worden bij de metaalbewerking voor de lucht- en ruimtevaart uitsluitend specifieke materialen gebruikt. Die materialen bieden een uitstekende sterkte, ondanks hun zeer lichte gewicht. In dit artikel heb ik alles uitgelegd over metaalbewerking voor de lucht- en ruimtevaart en de materialen die bij dit proces worden gebruikt.
